首页 >> 产品中心 >> 内六角类产品 >> 公制内六角圆柱头凸肩螺钉f9

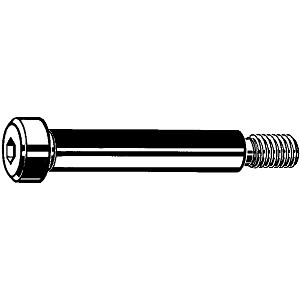

公制内六角圆柱头凸肩螺钉f9

ISO ≈7379
BS ≈4168-7
ANSI ≈B18.3.3M

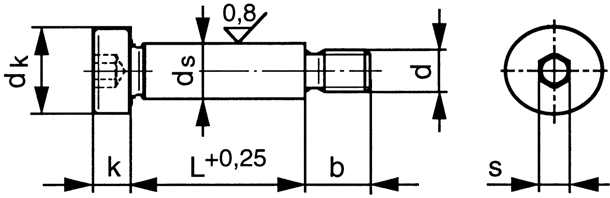

技术参数

d

M5

M6

M8

M10

M12

M16

M20

P

0,8

1

1,25

1,5

1,75

2

2,5

ds (nom.)

6

8

10

12

16

20

24

Tolerance f9 (max.)

5,990

7,987

9,987

11,984

15,984

19,980

23,980

Tolerance f9 (min.)

5,960

7,951

9,951

11,941

15,941

19,928

23,928

b

9,5

11

13

16

18

22

27

dk (max.)

10,22

13,27

16,27

18,27

24,33

30,33

36,39

k (max.)

4,5

5,5

7

9

11

14

16

s

3

4

5

6

8

10

12

产品种类

Thread      Drivingfeatures                 Material         Class                Packaging             Code

M                  hexagon socket                 St                 012.9/12.9                             Standard                 07111

M                  hexagon socket                St.St.             A2                           Standard                51044
