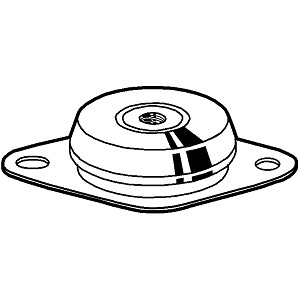

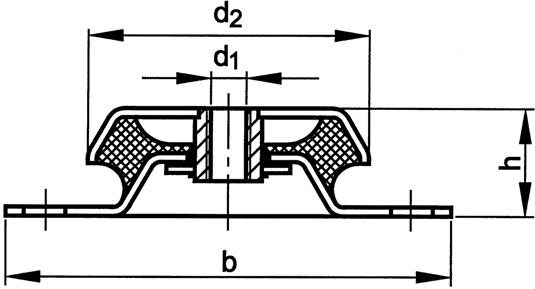

Type | RA 100/M10 | RA 100/M12 | RA 200/M10 | RA 200/M12 | RA 350/M12 | RA 350/M16 | RA 500/M16 | RA 800/M16 | d1 | M10 | M12 | M10 | M12 | M12 | M16 | M16 | M16 | b | 130 | 130 | 150 | 150 | 175 | 175 | 192 | 216 | h | 30 | 30 | 35 | 35 | 38 | 38 | 42 | 48 | d2 Assembly data | 79 | 79 | 94 | 94 | 101 | 101 | 123 | 144 | a | 110 | 110 | 124 | 124 | 140-148 | 140-148 | 158 | 182 | d3 | 9 | 9 | 10 | 10 | 14 | 14 | 14 | 14 | Max. pull-out force in N | 2400 | 2400 | 2800 | 2800 | 4500 | 4500 | 7000 | 13000 |
|
