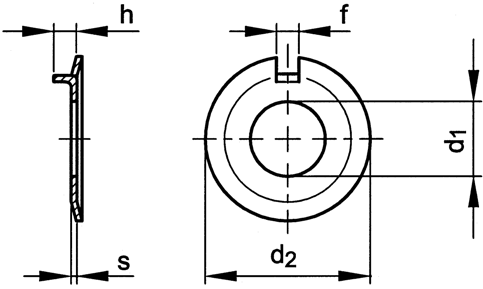

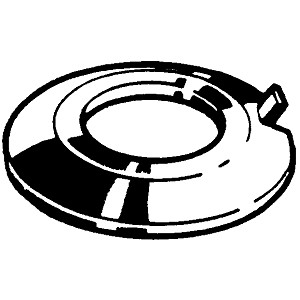

Nom.size shaft d1 | d1 | d2 | s | f | h ≈ | M6 | 6,4 | 19 | 0,75 | 3,5 | 3 | M8 | 8,4 | 22 | 1 | 3,5 | 4 | M10 | 10,5 | 26 | 1 | 4,5 | 4 | M12 | 13 | 30 | 1,2 | 4,5 | 4,5 | M14 | 15 | 33 | 1,2 | 4,5 | 4,5 | M16 | 17 | 36 | 1,2 | 5,5 | 4,5 | M18 | 19 | 40 | 1,2 | 6,5 | 4,5 | M20 | 21 | 42 | 1,6 | 6,5 | 4,5 | M22 | 23 | 50 | 1,6 | 7,5 | 6,5 | M24 | 25 | 50 | 1,6 | 7,5 | 6,5 | M27 | 28 | 58 | 1,6 | 8,5 | 9,5 | M30 | 31 | 63 | 1,6 | 8,5 | 9,5 | M33 | 34 | 68 | 1,6 | 9,5 | 9,5 | M36 | 37 | 75 | 2 | 11 | 9,5 | M39 | 40 | 82 | 2 | 11 | 11 | M42 | 43 | 88 | 2 | 11 | 11 | M45 | 46 | 95 | 2 | 13 | 12 | M48 | 50 | 100 | 2 | 13 | 13 | M52 | 54 | 105 | 2 | 13 | 13 | M56 | 58 | 112 | 2,5 | 16 | 14 | M60 | 62 | 118 | 2,5 | 16 | 13,5 | M64 | 66 | 125 | 2,5 | 18 | 13,5 |
|
