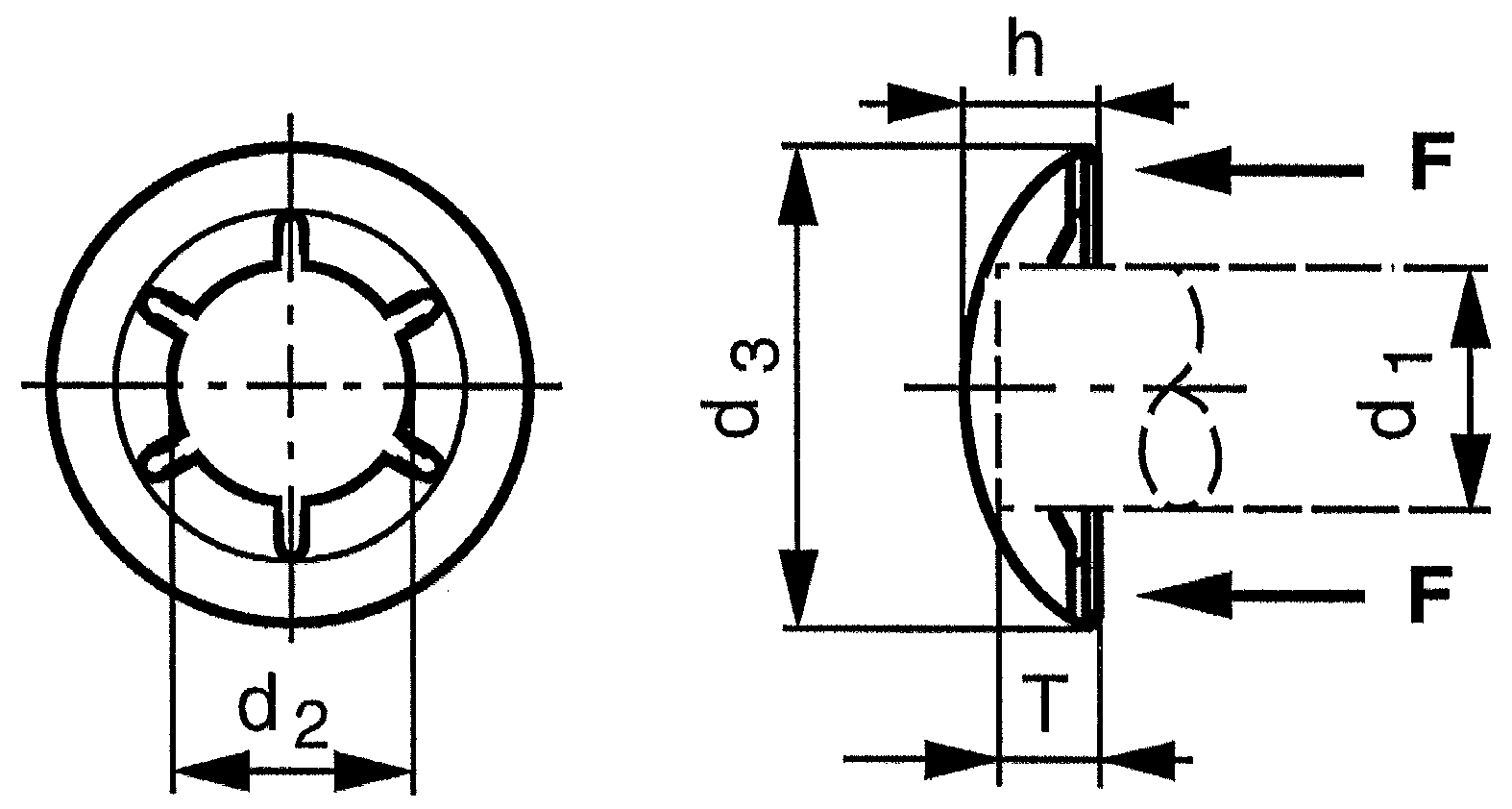

For shaft d1 (h11) | d2 (max.) | d3 | h | T (max.) | F-1 | F-2 | 2 | 1,84 | 10,6 | 3 | 2,5 | 200 | - | 3 | 2,81 | 10,6 | 3 | 2,5 | 200 | 180 | 4 | 3,8 | 12,4 | 3,8 | 3 | 400 | 360 | 5 | 4,74 | 12,4 | 3,8 | 3 | 400 | 360 | 6 | 5,7 | 16,2 | 5 | 4 | 800 | 720 | 8 | 7,66 | 16,2 | 5 | 4 | 800 | 720 | 10 | 9,74 | 19,7 | 5,9 | 4,5 | 1000 | 900 | 12 | 11,62 | 26 | 7,5 | 6 | 2500 | 2250 | 13 | 12,64 | 26 | 7,5 | 6 | 2500 | - | 14 | 13,65 | 29,4 | 9 | 7 | 2500 | 2250 | 15 | 14,68 | 39,4 | 9 | 7 | 2500 | - | 16 | 15,53 | 29,4 | 9 | 7 | 2500 | - | 17 | 16,78 | 29,4 | 9 | 7 | 2500 | - | 19 | 18,68 | 38,2 | 11,7 | 8,7 | 3500 | - | 20 | 19,63 | 38,2 | 11,7 | 8,7 | 3500 | - | 25 | 24,63 | 43,4 | 13,75 | 9,5 | 3850 | - |
|
