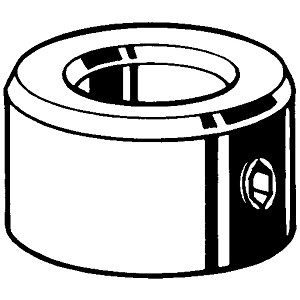

带紧定螺钉垫圈 |
|
 |
|
ISO -/7434 DIN 705A BS -/4219 NEN -/1488 NF -/E25-161 |
 |
|
|
技术参数 |

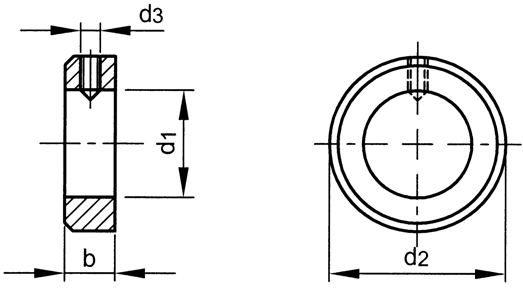

d1 (H8) 3 | d2 (h13) 7 | b (js14) 5 | d3 M2 | 4 | 8 | 5 | M2,5 | 5 | 10 | 6 | M3 | 6 | 12 | 8 | M4 | 7 | 12 | 8 | M4 | 8 | 16 | 8 | M4 | 9 (≠DIN) | 18 | 10 | M5 | 10 | 20 | 10 | M5 | 11 (≠DIN) | 20 | 10 | M5 | 12 | 22 | 12 | M6 | 13 (≠DIN) | 22 | 12 | M6 | 14 | 25 | 12 | M6 | 15 | 25 | 12 | M6 | 16 | 28 | 12 | M6 | 18 | 32 | 14 | M6 | 20 | 32 | 14 | M6 | 22 | 36 | 14 | M6 | 24 | 40 | 16 | M8 | 25 | 40 | 16 | M8 | 26 | 40 | 16 | M8 | 28 | 45 | 16 | M8 | 30 | 45 | 16 | M8 | 32 | 50 | 16 | M8 | 34 (≠DIN) | 50 | 16 | M8 | 35 | 56 | 16 | M8 | 36 | 56 | 16 | M8 | 38 (≠DIN) | 56 | 16 | M8 | 40 | 63 | 18 | M10 | 42 (≠DIN) | 63 | 18 | M10 | 45 | 70 | 18 | M10 | 48 (≠DIN) | 70 | 18 | M10 | 50 | 80 | 18 | M10 | 55 | 80 | 18 | M10 | 56 | 80 | 18 | M10 | 58 (≠DIN) | 90 | 20 | M10 | 60 | 90 | 20 | M10 | 63 | 90 | 20 | M10 | 65 | 100 | 20 | M10 | 70 | 100 | 20 | M10 | 75 (2xset) | 110 | 22 | M12 | 80 (2xset) | 110 | 22 | M12 |
|
产品种类 |
Material | Surface treatment |
| Packaging | Code | Page | Free-cutting steel |
| with DIN 916 | Standard | 37810 | 7-122 | Free-cutting steel |
| with DIN 553 | Standard | 37815 | 7-122 | Free-cutting steel | Zipl | with DIN 916 | Standard | 37820 | 7-122 | St.St. A1 |
| with DIN 916 | Standard | 51370 | 7-122 | St.St. A1 |
| with DIN 553 | Standard | 51372 | 7-123 |
|
