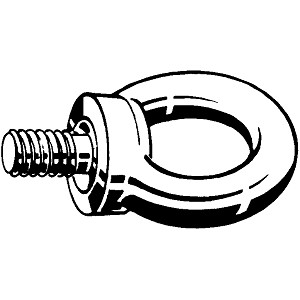

公制吊环螺栓

ISO 3266

DIN 580

BS 4278

NEN 1927

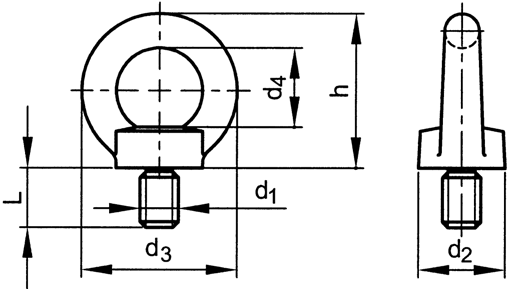

技术参数

d1	P	d2	d3	d4	h	L
M6 (≠DIN)	1	20	36	20	36	13
M8	1,25	20	36	20	36	13
M10	1,5	25	45	25	45	17
M12	1,75	30	54	30	53	20,5
M14 (≠DIN)	2	30	54	30	53	20,5
M16	2	35	63	35	62	27
M18 (≠DIN)	2,5	35	63	35	62	27
M20	2,5	40	72	40	71	30
M22 (≠DIN)	2,5	40	72	40	71	30
M24	3	50	90	50	90	36
M27 (≠DIN)	3	50	90	50	90	36
M30	3,5	65	108	60	109	45
M33 (≠DIN)	3,5	65	108	60	109	45
M36	4	75	126	70	128	54
M39 (≠DIN)	4	75	126	70	128	54
M42	4,5	85	144	80	147	63
M45 (≠DIN)	4,5	85	144	80	147	63
M48	5	100	166	90	168	68
M52 (≠DIN)	5	110	184	100	187	78
M56	5,5	110	184	100	187	78
M64	6	120	206	110	208	90
M72x6	6	150	260	140	260	100

产品种类

Thread	Material	Surface treatment	Packaging	Code	Page
M	St C15E		Standard	16000	5-8
M	St C15E	Zipl	Standard	16010	5-8
M	St.St. A2		Standard	51940	5-8
M	St.St. A4		Standard	55940	5-8
