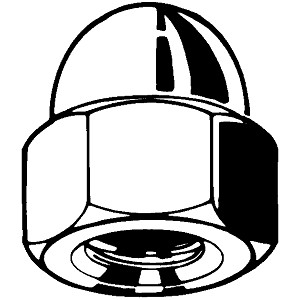

公制盖形六角螺母

DIN 1587(1987)

NEN 1618

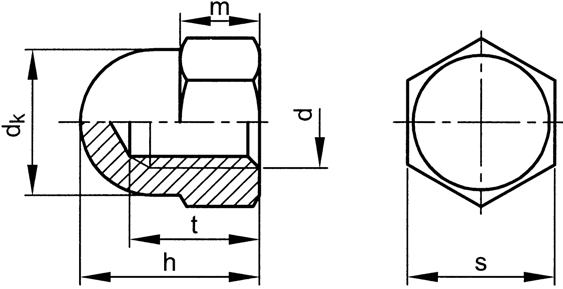

技术参数

d	P	m (max.)	s	h	dk (max.)	t
M3 (≠DIN)	0,5	2,5	5,5	6,5	5	4,5
M4	0,7	3,2	7	8	6,5	5,5
M5	0,8	4	8	10	7,5	7,5
M6	1	5	10	12	9,5	8
M7 (≠DIN)	1	5	10	12	9,5	8
M8	1,25	6,5	13	15	12,5	11
M10	1,5	8	17	18	16	13
M12	1,75	10	19	22	18	16
M14	2	11	22	25	21	18
M16	2	13	24	28	23	21
M18	2,5	15	27	32	26	25
M20	2,5	16	30	34	28	26
M22	2,5	18	32	39	31	29
M24	3	19	36	42	34	31
M27 (≠DIN)	3	20	41	47	40	35
M30 (≠DIN)	3,5	24	46	52	42	38
M36 (≠DIN)	-	-	-	-	-	-

产品种类

Thread	Driving features	Material	Class	Surface treatment	Colour	Packaging	Code	Page
M	hexagon	St	\|6\|			Standard	16500	3-85
M	hexagon	St	\|6\|	Zipl		Standard	16510	3-85
M	hexagon	St	\|6\|	Zipl blck p.		Standard	16516	3-86
M	hexagon	St.St. A1	50			Standard	51400	3-86
M	hexagon	St.St. A4	50			Standard	55400	3-86
M	hexagon	Br Cu3				Standard	47340	3-86
M	hexagon	Br Cu3		Ni.pl.		Standard	47360	3-86
M	hexagon	Plastic PA	PA 6.6		White	Standard	56250	3-87
